معلومات تفصيلية |
|||
| Material: | Copper | Type: | Insulated |
|---|---|---|---|
| Insulation Material: | PVC | Jacket: | PVC |
| Core Number: | 2-60 | Lead Time: | 7-15days |
| Average Thickness: | 0.76 | Standard: | GB/T5023.3 |
منتوج وصف
المنتجات

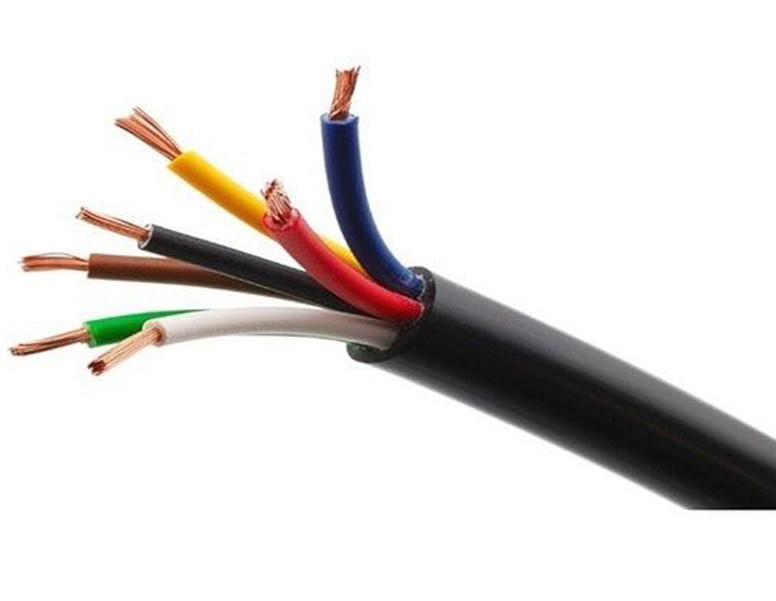

كابل الأسلاك الكهربائية المعزولة من PVC OFC/CCA
نظرة عامة
هذا السلك الكهربائي يحتوي علىالعزل من البوليفينيل كلوريدوهي متوفرة مع خيارين من مواد الموصل:
-
OFC (النحاس الخالي من الأكسجين):النحاس عالي النقاء (99.9٪) للقيادة العالية والمتانة.
-
CCA (الألومنيوم المطلي بالنحاس):جوهر الألومنيوم مع طلاء النحاس، مما يوفر بديلا فعالا من حيث التكلفة مع أداء معتدل.
مصممة لأسلاك سكنية وتجارية وصناعية خفيفة، فإنه يتوافق مع معايير السلامة الدولية (على سبيل المثال، IEC، BS، RoHS) ويضمن توزيع الطاقة الموثوق بها في المنشآت الثابتة.
جدول المواصفات التقنية
| المعلم | كابل OFC | كابل CCA |
|---|---|---|
| مادة الموصل | النحاس الخالي من الأكسجين (99.9٪) | الألومنيوم المطلي بالنحاس |
| حجم الموصل | 0.5ملم مربع 10ملم مربع | 0.5ملم مربع 10ملم مربع |
| مواد العزل | البروتوكول الفولكس (معاد للنار) | البروتوكول الفولكس (معاد للنار) |
| تصنيف الجهد | 300/500 فولت | 300/500 فولت |
| الحرارة القصوى | 70°C (158°F) | 70°C (158°F) |
| القدرة الحالية | أعلى (على سبيل المثال، 25A @ 2.5mm2) | أسفل (مثل 18A @ 2.5mm2) |
| المرونة | ممتازة (متشنجة) | معتدلة |
| المقاومة | منخفضة (تحقيق قدرة أفضل على التوصيل) | أعلى من OFC |
| التكلفة | أعلى | مناسبة للميزانية |
| المعايير | IEC 60227 ، BS 6004 ، RoHS | IEC 60227 ، RoHS |
الخصائص الرئيسية
-
أداء العزل:
-
عزل PVC يوفرعزل كهربائي ممتازمقاومة للحرارة والرطوبة والكش
-
خصائص مقاومة للنار (متوافقة معIEC 60332-1) تحسين السلامة في حالة الاختصار.
-
-
خيارات المدير:
-
المكتب:مثالية لتطبيقات الحمل العالي (مثل HVAC والأجهزة الثقيلة) بسبب مقاومة منخفضة وموثوقية طويلة الأجل.
-
(سي سي إيه)مناسبة للاستخدامات الخفيفة الوزن (مثل الإضاءة ، التوسعات) حيث يتم إعطاء الأولوية لفعالية التكلفة.
-
-
التوافق والسلامة:
-
معتمدة300/500 فولت، مناسبة للأسلاك الداخلية، صناديق التقاطع، وأنظمة القنوات.
-
بطاقاتRoHSالاختبارات (لا توجد مواد خطرة).
-
-
مرونة التثبيت:
-
الموصلات المتشابكة (الطبقة 2) تسمح بسهولة الانحناء والتوجيه في الأماكن الضيقة.
-
التطبيقات
-
كابلات OFC:مآخذ، أسلاك دائمة، أجهزة عالية الطاقة.
-
كابلات CCA:الإعدادات المؤقتة، الدوائر ذات الحمل المنخفض، المشاريع الحساسة للتكلفة.
مرجع مرئي
(رفق صورة للكابلات OFC/CCA المعزولة من PVC مع الأجزاء المسجلة: الموصل ، العزل ، الغطاء)
مثال لربط الصورة:
الملاحظات
-
(أوف سي) ضد (سي سي إيه):أوفك هي أكثر استدامة وكفاءة ولكن تكلفة 20-30٪ أكثر من CCA.
-
المعايير المحلية:التحقق من الشهادات الخاصة بالمنطقة (مثل UL للولايات المتحدة الأمريكية و VDE للاتحاد الأوروبي).
